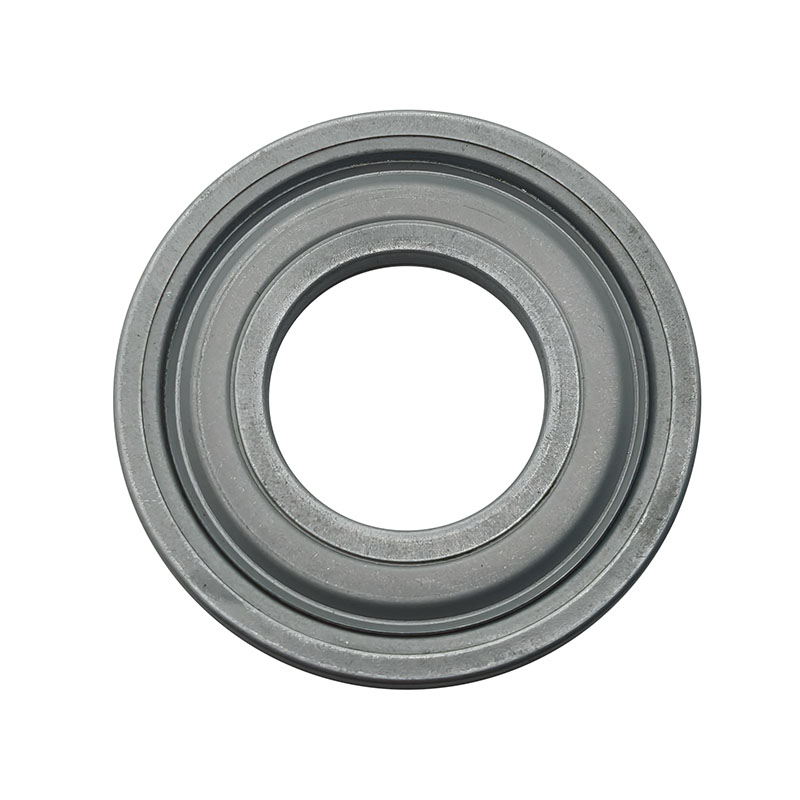

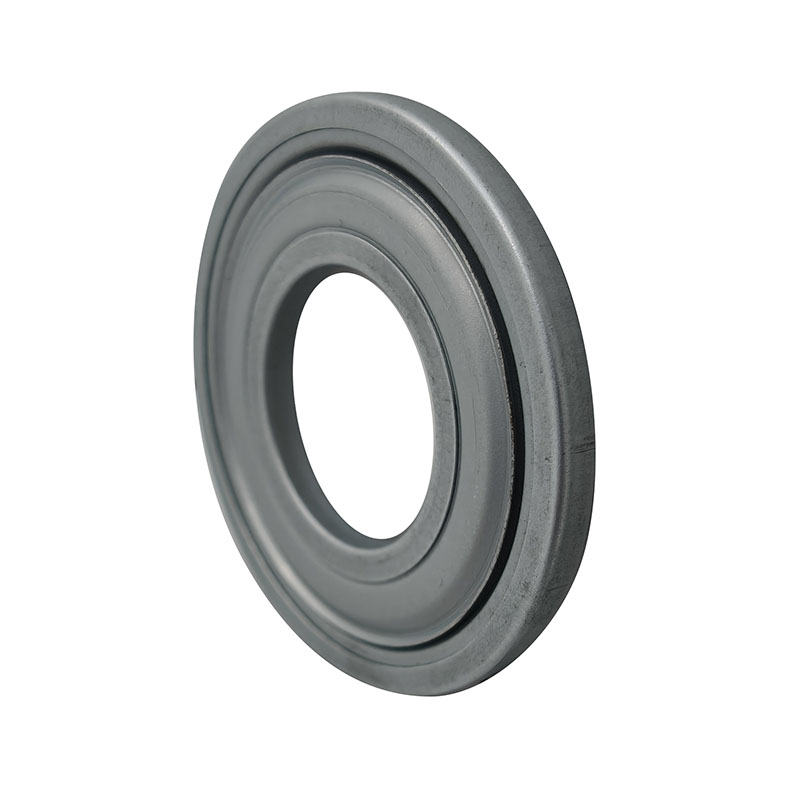

Sigillo del labirinto

La tenuta a labirinto è un tipo di tenuta che riduce le perdite incorporando numerose camere di avvolgimento tra i componenti rotanti e fissi, rappresentando un modello ideale di canale di flusso a labirinto. La sua struttura è caratterizzata da più denti anulari di tenuta disposti in sequenza attorno all'albero, con ciascun dente che forma una serie di spazi di limitazione del flusso e cavità di espansione. Quando il mezzo sigillato passa attraverso questi spazi labirintici, si verifica un effetto di strozzamento, raggiungendo lo scopo di prevenzione delle perdite.

Le tenute a labirinto sono realizzate con materie prime in acciaio o alluminio con diverse opzioni di trattamento superficiale. L'installazione è rapida e semplice e in genere non richiede la ricostruzione del mandrino. Spesso fungendo da barriera protettiva primaria, queste guarnizioni aiutano a prevenire i guasti dei cuscinetti. Progettati per proteggere i cuscinetti di alta precisione da ruggine, contaminazione e detriti, contribuiscono a eliminare guasti ai cuscinetti o problemi di manutenzione imprevisti.

Parametro del prodotto (specifica)

Applicazione del prodotto

A causa del gioco tra il rotore e l'involucro nelle tenute a labirinto, non vi è alcun contatto solido, eliminando la necessità di lubrificazione. Questo design consente l'espansione termica ed è adatto per applicazioni ad alta temperatura, alta pressione e alta velocità. Di conseguenza, questa configurazione di tenuta è ampiamente utilizzata per tenute di estremità dell'albero e tenute interstadio in turbine a vapore, turbine a gas, compressori e soffianti, nonché per tenute anteriori in altre disposizioni di tenuta dinamica.

Dettagli di produzione
