Come scegliere le giuste specifiche per i bulloni a U

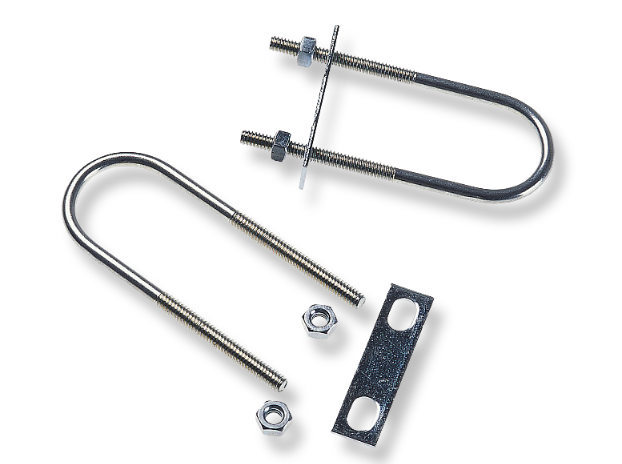

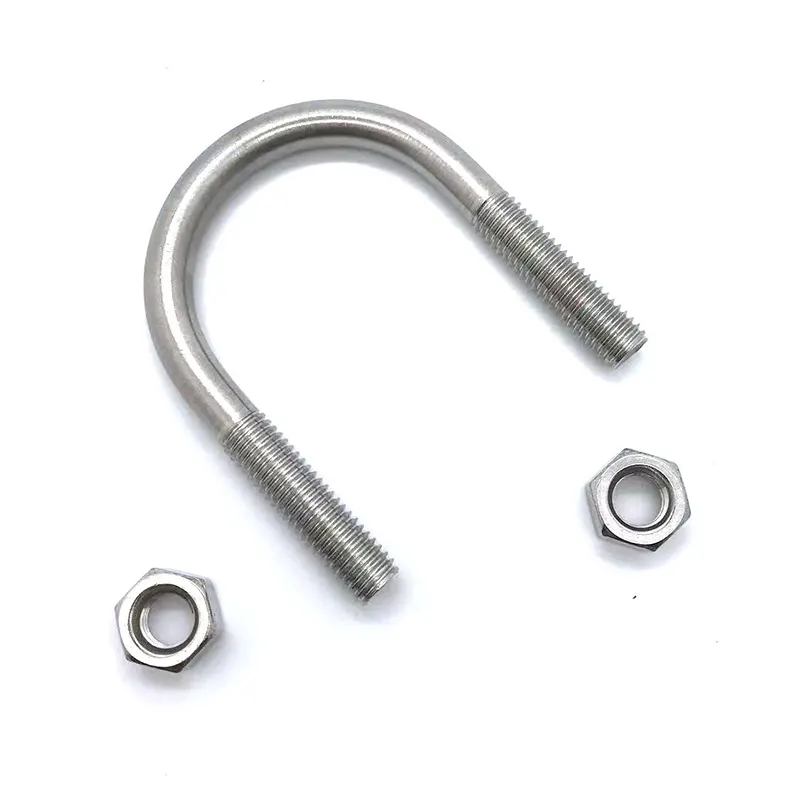

I bulloni a U sono tra gli elementi di fissaggio più utilizzati nei progetti di fissaggio di tubi, rinforzo di apparecchiature e installazione di strutture in acciaio. Grazie al loro design semplice e all'elevata adattabilità, sono comunemente utilizzati negli impianti idraulici, nelle tubazioni antincendio, nei gasdotti e nel montaggio di apparecchiature elettromeccaniche. Durante la costruzione e l'approvvigionamento effettivi, molte persone spesso riscontrano problemi quali mancata installazione, forza di serraggio insufficiente, ruggine, capacità di carico inadeguata e allentamento o distacco nel tempo a causa della selezione errata delle specifiche. Quindi, come dovresti selezionare esattamente le specifiche per i bulloni a U?

Formato di notazione standard per i bulloni a U

Notazione generale:Bullone a U  Diametro del tubo × Diametro del gambo × Lunghezza totale

Ad esempio: U27 M8×100

27: Compatibile con tubi in acciaio con diametro esterno di 27 mm

M8: diametro del gambo filettato di 8 mm

100: Lunghezza interna totale della base ad U (escluso il dado)

Tutti i parametri di selezione si basano principalmente sul diametro esterno del tubo, sulla resistenza del gambo e sullo spazio di installazione disponibile, non sul diametro interno del tubo. Questo è il principio fondamentale della selezione.

(I) Diametro esterno del tubo compatibile

La larghezza interna del bullone a U deve corrispondere al diametro esterno del tubo. Questo è fondamentale per una selezione riuscita e rappresenta la fonte di errore più comune; in nessun caso la scelta deve basarsi sul diametro interno del tubo. Per soddisfare le dimensioni standard dei tubi tecnici, l'industria ha stabilito un sistema standardizzato di specifiche dei bulloni a U compatibili con la stragrande maggioranza dei tubi in acciaio zincato, saldato e senza saldatura. Le corrispondenze specifiche sono riportate nella tabella seguente:

Per tubi non standard come tubi in PVC, tubi in plastica PE e tubi tondi in acciaio inossidabile, non è necessario fare riferimento ai modelli di diametro del tubo; basta misurare il diametro esterno effettivo del tubo per selezionare la vite a forma di U corrispondente. Allo stesso tempo, particolare attenzione deve essere prestata al margine di selezione per i tubi isolati: se il tubo è avvolto da uno strato isolante e da uno strato protettivo, lo spessore combinato dello strato isolante su entrambi i lati deve essere aggiunto al diametro esterno del tubo prima di selezionare la specifica; in caso contrario, le fascette potrebbero essere troppo piccole per fissare saldamente il tubo.

(II) Dimensioni della filettatura della vite

Le dimensioni della filettatura comuni per i bulloni a U sono M6, M8, M10, M12 e M16. Diverse dimensioni corrispondono a diverse capacità di carico massimo e applicazioni. La dimensione adeguata deve essere scelta in base al peso dell'oggetto da fissare e alle condizioni di carico per evitare rischi per la sicurezza causati da una capacità di carico insufficiente.

(III) Lunghezza totale della vite

La lunghezza totale di un bullone a U determina direttamente lo spessore della piastra di supporto che può ospitare e lo spazio di installazione richiesto. Una selezione errata della lunghezza può causare problemi quali filettature insufficienti per l'innesto del dado, il mancato fissaggio del dispositivo di fissaggio o un'eccessiva sporgenza della vite. La formula per calcolare la lunghezza totale appropriata è: Lunghezza totale = Diametro esterno del tubo + Spessore della piastra di supporto + Spazio di installazione su entrambi i lati. Nelle pratiche di costruzione standard, su ciascun lato viene riservata una tolleranza di assemblaggio di 20–30 mm per accogliere rondelle, rondelle elastiche e dadi, garantendo un fissaggio sicuro.

Specifiche per la selezione dei gradi di resistenza

Il grado di resistenza dei bulloni a U deve essere adeguatamente adeguato all'intensità delle vibrazioni e ai requisiti di carico delle condizioni operative. Per le linee idrauliche e di riscaldamento standard, nonché per i fissaggi di tubi statici senza vibrazioni frequenti, i tradizionali bulloni a U zincati di grado 4.8 sono sufficienti per soddisfare i requisiti operativi; Negli scenari di carico dinamico, come staffe di supporto di apparecchiature, tubi vibranti e fissaggi di tubi ad alta quota, si applicano requisiti più elevati in termini di robustezza dei bulloni e resistenza alla fatica. È necessario utilizzare bulloni ad alta resistenza di grado 8.8 per mitigare efficacemente i rischi di sfilamento del filo e di frattura causati dalle vibrazioni a lungo termine; I bulloni a U in acciaio inossidabile aderiscono ai gradi standard del settore: il grado 304 corrisponde a A2-70 e il grado 316 corrisponde a A4-70, rendendoli adatti a varie applicazioni resistenti alla corrosione e ad alta resistenza.

Riepilogo

1. Misurare il diametro esterno effettivo del tubo; se è presente isolamento, aggiungere lo spessore dell'isolamento per selezionare il diametro interno del bullone a U corrispondente;

2. Determinare la dimensione della filettatura in base all'applicazione della tubazione e alla capacità di carico: selezionare M8 per carichi leggeri, M10 per carichi standard e M12 o superiore per carichi pesanti;

3. Misurare lo spessore della piastra in acciaio per il supporto fisso e, tenendo conto del margine di montaggio standard, calcolare la lunghezza totale dei montanti corrispondenti;

4. Determinare il materiale e il trattamento superficiale in base all'ambiente operativo, distinguendo tra condizioni interne, esterne, corrosive e ad alta temperatura;

5. Selezionare rondelle piatte, rondelle elastiche e dadi realizzati con lo stesso materiale per evitare la corrosione elettrochimica causata dal contatto tra materiali diversi e per prolungare la durata.
